LED高輝度ワイドパネル照明 PLシリーズ

pdf　カタログ　(3.57MB)

■紫外線をほとんど出しませんので、害虫対策ができます。
■蛍光灯式と違い連続点灯式(PL-CT48V使用時)のため、検査に適しています。
■約4500Luxという明るさを実現しました。
■軽量、薄型、省エネ照明です。
■調光アンプにて、照度の調整が簡単にできます。ご使用者の好みに明るさを調整できます。
■輝度のばらつきが少なく、寿命も長く40,000時間です。

商品構成

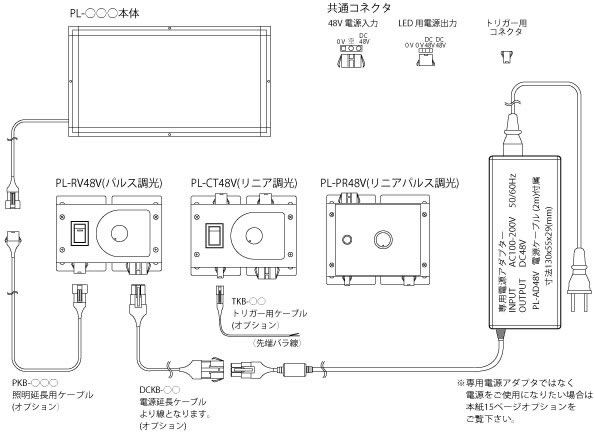

PLシリーズ　商品構成

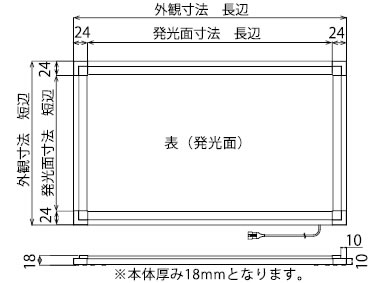

寸法

標準仕様

(単位　mm)

取付用アルミフレーム付

(単位　mm)

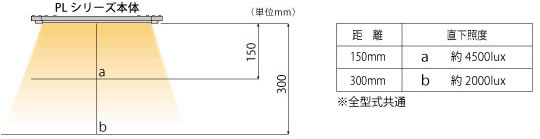

照度データ

データは、コントローラPL-CT48V (光量MAX)使用で、　遮光空間による照度計実測値となります。 お使いの使用条件により変化しますので参考値となります。

計測位置はパネル発光面の中心からとなります。

※採用しているLED素子が変更になると下記のluxデータ数値が変わりますので、予めご了承下さい。

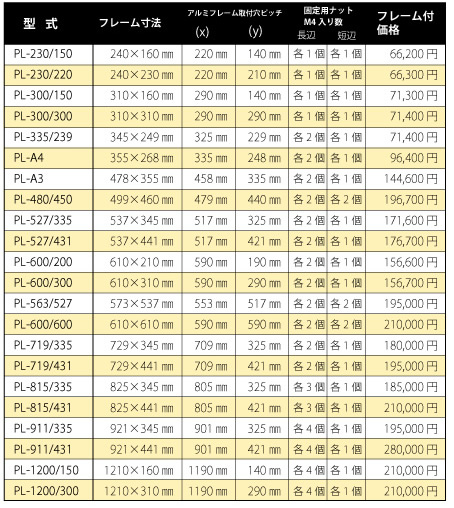

商品仕様と価格一覧

全型式共通仕様

    本体フレーム：アルミ　（表面処理/白アルマイト）

    本体裏面：アルミ

    取付用フレーム：アルミ

    拡散板：アクリル（標準付属品はアクリル乳半両面マット）

    使用温度：-25℃～60℃

    専用アダプタ・電源の電圧：AC100～200V　50/60Hｚ

    供給電圧：DC48V

※1　商品寸法に関しましては4㎜以下の誤差があります。

※2　本体のみ。取付用アルミフレームは含みません。　　　

※3　消費電力・駆動電流はお使いになる電源などにより変化しますので、概略の値となります。

    取付穴位置が「Aタイプ」及び「Bタイプ」の型式にも、取付用アルミフレームを付ける事が可能です。 詳しくは、次ページを参照して下さい。

    「Aタイプ」及び「Bタイプ」の型式を、フレーム付に変更した場合は、フレームを取り付ける為に、 本体の穴の位置が変更になります。予めご了承下さい。

    取付穴位置が「フレーム付」の型式は、取付用アルミフレーム無しにする事は出来ません。ご了承下さい。

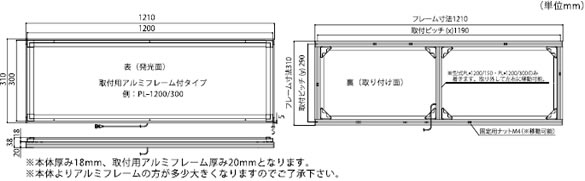

取付用アルミフレーム付タイプ仕様

    取付用アルミフレームを付けた場合の寸法・仕様です。

    取付用アルミフレームには、固定用ナット（M4）が入っております。

    固定用ナットはフレームのレール内を自由に移動できます。

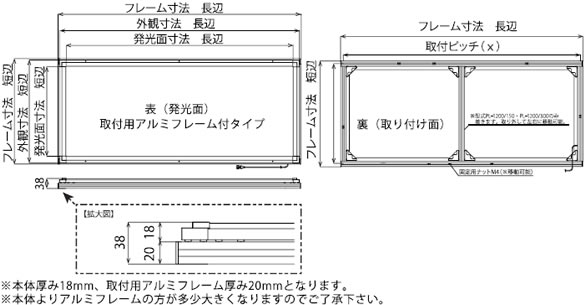

寸法・取付穴位置

取付穴位置　Ａタイプ

対応型式

PL-230/150・PL-230/230・PL-300/150・PL-300/300・PL-335/239 PL-A4・PL-A3・PL-480/450

取付穴位置

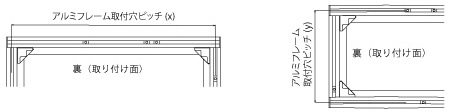

各辺のフレーム中央位置にφ4.2の穴が開いています。

取付穴位置　Ｂタイプ

対応型式

PL-527/335・PL-527/431・PL-600/200・PL-600/300

取付穴位置

長辺に両端から100㎜の位置にφ4.2の穴が各2カ所ずつ開いています。

取付用アルミフレーム付タイプ

対応型式

全型式

<
